| 产品特性：定量分析 | 是否进口：否 | 产地：天津 |
| 加工定制：是 | 品牌：锘华仪器 | 型号：定量分析 |
| 订货号：请致电咨询 | 货号：请致电咨询 | 测量范围：请致电咨询 |
| 测量精度：请致电咨询 | 产品用途：定量评估总线电缆网络的可靠性 |

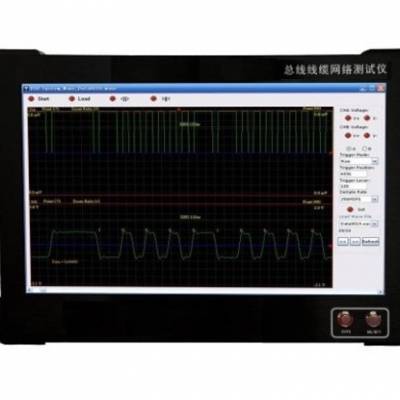

AT15800为MIL-STD-1553A/B总线电缆网络测试仪，通过测量总线网络的物理和电气参数来定量分析总线网络的可靠性。最多可测试32个节点。
AT15800是目前市面上一款可以覆盖GJB5186.5/QJ 20212-2012规定的所有电缆网络测试项目的MIL-STD-1553B电缆网络测试仪,并成功应用在多个重要型号中。
功能
1、覆盖GJB5186.5/QJ 20212-2012规范的电缆测试项目。
2、采用一体化设计：
内置示波器、信号发生器、阻抗测试仪等多种仪器（功能单元），各仪器模块/功能单元紧密耦合，在***设备可靠性的同时，提高了测试效率，缩短了测试时间。
3、支持1M/4M总线速率
用户可自由选择测试项目，实现测试项目的任意组合，实现一键自动化测试，自动生成文本格式、EXCEL格式，PDF格式，HTML格式并具有自动判读功能。
4、支持总线网络连接性测试
用以在测试初期，快速识别线缆的物理连接故障（如开路、短路和极性反接等），从而节省测试时间、提高测试效率。
5、测试速度快
精心优化的全新算法，大大缩短测试时间，测试32个节点的电缆网络所需要的总的测试时间不会超过17个小时。
6、波形产生和故障模拟功能
可以产生用于测试的各种激励波形，模拟通信中出现的各种故障，测试总线网络的抗干扰能力。
7、波形查询、检测与分析功能
实现历史波形的回放，实时检测和分析，便于定位电缆网络故障点。
工作环境
电源：220VAC 50HZ；
工作温度：-10℃～+50℃；
存储温度：-40℃～+85℃；
相对湿度：5～85%。
应用领域
辅助MIL-STD-1553B总线电缆网络的生产，通过对总线电缆网络的电气特性与物理特性的定分析，定量评估总线电缆网络的可靠性，并准确定位电缆网络的故障。
附：订货信息
AT158 X X X 总线电缆网络测试仪
1 2 3
X代表的配置表
1 | “0“为32个节点 “2”为16个节点 | 短截线节点 |
2 | “0”为内建示波器速率为1G “1”为内建示波器速率为2.5G | 内建的示波器模块 |
3 | “E”为1M速率 “F”为4M速率 “C”为1M和4M兼容 | 总线传输速率 |
注：一台16个节点、1G采样率的内建示波器，总线传输速率为1M的电缆测试仪，产品的编号为：AT15820E，依此类推。
